【高端科研技术解码(二)】探索分子的多维度结构——核磁共振技术

日期:2025-04-03 作者: 浏览:


在微观世界与宏观科学的奇妙交汇处,有一项技术正默默改写着人类探索物质奥秘的进程,它就是核磁共振波谱学。

你或许对医院里的核磁共振成像有所耳闻,它能为医生提供人体内部的清晰影像,助力疾病诊断。但核磁共振波谱学的能力远不止于此。从化学领域剖析分子结构,到材料科学探究物质特性,再到生命科学解码生物分子的秘密,它就像一把神奇的钥匙,开启了一扇扇未知的大门。

这项技术利用原子核在磁场中的自旋行为,通过检测共振信号,精确解读原子的种类、数量及其相互连接方式。无论研究的是复杂的蛋白质,还是新能源材料,它都能抽丝剥茧,揭示其中的奥秘。接下来,就让我们一同深入探索核磁共振波谱学的神奇世界。

应用案例一

B12依赖SAM自由基酶实现碳氟甲基化:

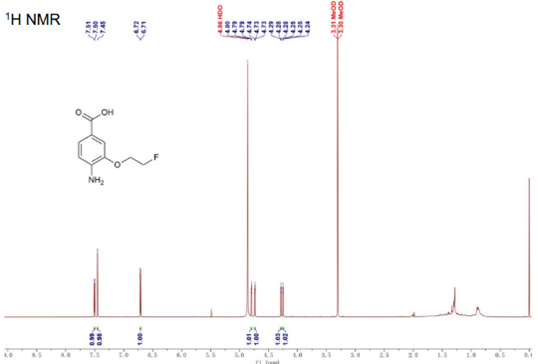

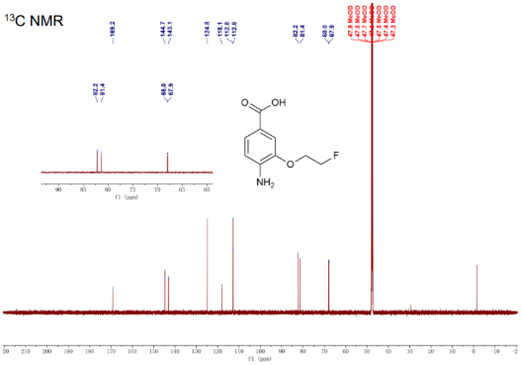

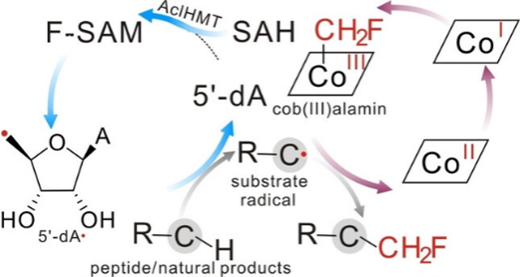

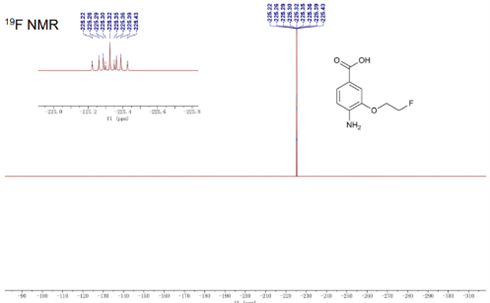

基于氟的特殊性质,氟和含氟官能团在医药、农业等方面都有重要的作用。利用B12依赖的自由基SAM甲基转移酶(QCMT)与AclHMT生成的F-SAM,实现肽中谷氨酰胺位的氟甲基化。中间体CH2FCbIHR-MS19F NMRX射线晶体学证实。此外,其他B12-RSMTs(如CysSGenD1)也能转移氟甲基至天然产物,且F-SAM并非必需,金属酶可直接使用CH2FISAM生成中间体实现氟甲基转移。利用核磁共振表征相关中间体及最终产物。

1AFD36D3D

Angew. Chem. Int. Ed., 2025, 64, e202419815. http://doi.org/10.1002/anie.202419815

应用案例二

沸石分子筛结构及吸附作用:

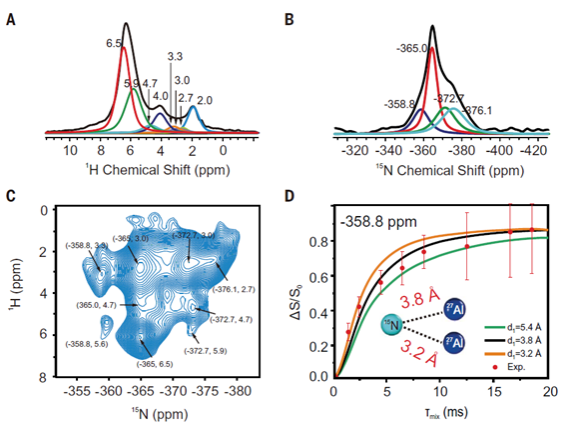

沸石分子筛中铝原子的取代位置会影响其催化活性、吸附物的几何形状以及形状和尺寸的选择性。准确地确定铝原子的位置一直是一个挑战。在研究铝原子位置时,固体核磁共振方法发挥了重要作用。通过分析铝物种的局部化学环境来提供有关铝原子位置信息。通过1H29Si27Al以及15NH3探针分子的固体核磁共振谱,推测了铝对邻近位点的复杂相互作用。这些研究表明,铝原子之间存在相互作用,影响分子吸附和催化反应的机制。

2427E


应用案例三

聚合物冰抑制剂:

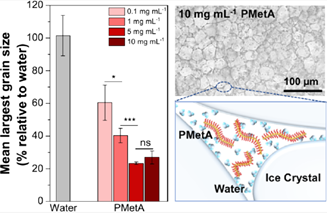

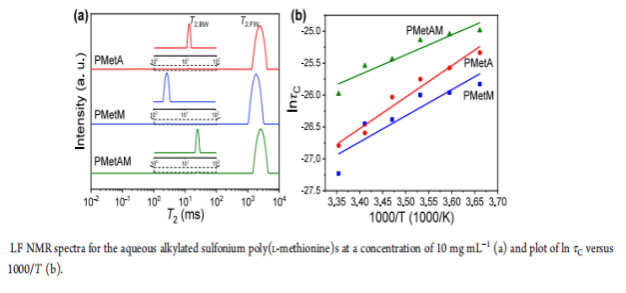

冰晶的形成对许多领域(如工业过程、生物保存等)都构成了重大挑战,开发抗冻剂并阐述其抗冻机制已经引起了广泛的关注。为此,合成了一系列聚(L-蛋氨酸)衍生物, 并研究了聚合物结构与抑制冰再结晶(IRI)活性之间的关系,结果表明,两性离子PMetA显示出最高的IRI活性,在10 mg/mL时相对水的IRI活性为27.0%±3.9%。低场核磁共振和差示扫描量热法的结果表明,IRI活性与氢键断裂的活化能有关。PMetA10.0 mg/mL时表现出可接受的细胞相容性和良好的冷冻保护效率。这一发现为揭示抗冻机制提供了重要见解,对开发高效冷冻保护剂具有重要参考价值。

E1C0

FA76



Langmuir 2025, 41, 2, 1260–1270.

https://doi.org/10.1021/acs.langmuir.4c03558



核磁共振实验室配套设备:

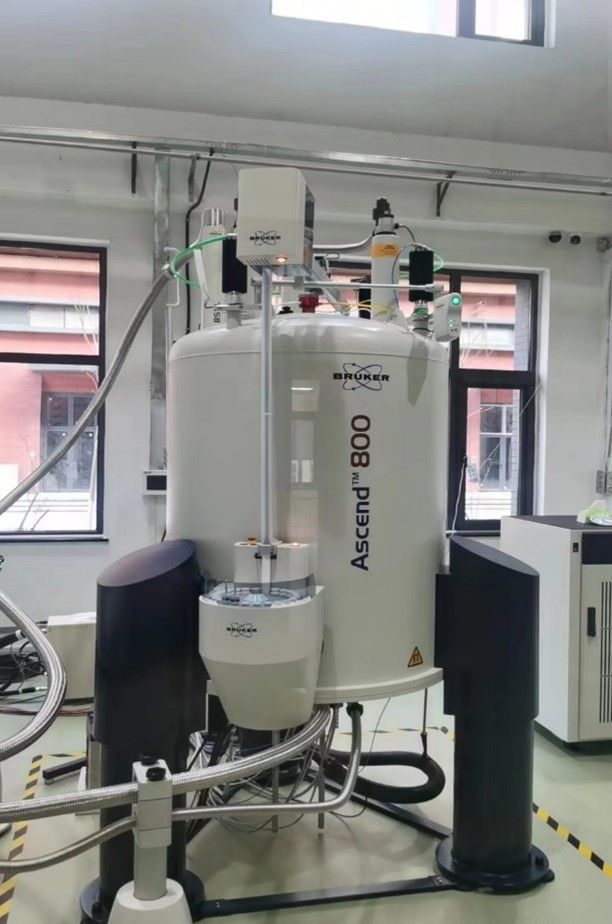

800MHz液体核磁共振波谱仪

12877


生厂商:Bruker(布鲁克)

型号:Avance NEO 800 MHz

基本系统参数:

磁场强度:18.8 Tesla

探头:当前为液氦超低温三共振探头,1H灵敏度: ≥ 8600:1(0.1% EB) 13C 灵敏度: ≥ 1550:1(ASTM)

可检测核: 1H13C19F,可测试一维和各种二维相关谱

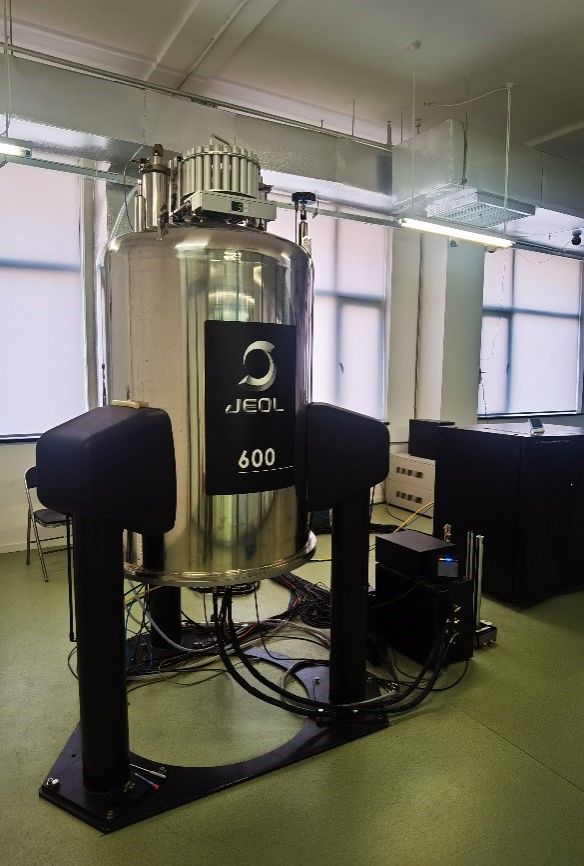

600MHz固体核磁共振波谱仪

13746


生厂商:JEOL(日本电子)

型号:JNM ECZ600R

基本系统参数:

磁场强度:14 Tesla

探头:1mm双共振探头,3.2mm双共振探头,8mm双共振探头、5mm Z梯度扩散探头

可检测核: 1H19F109Ag~31P,可测试一维和各种二维相关谱

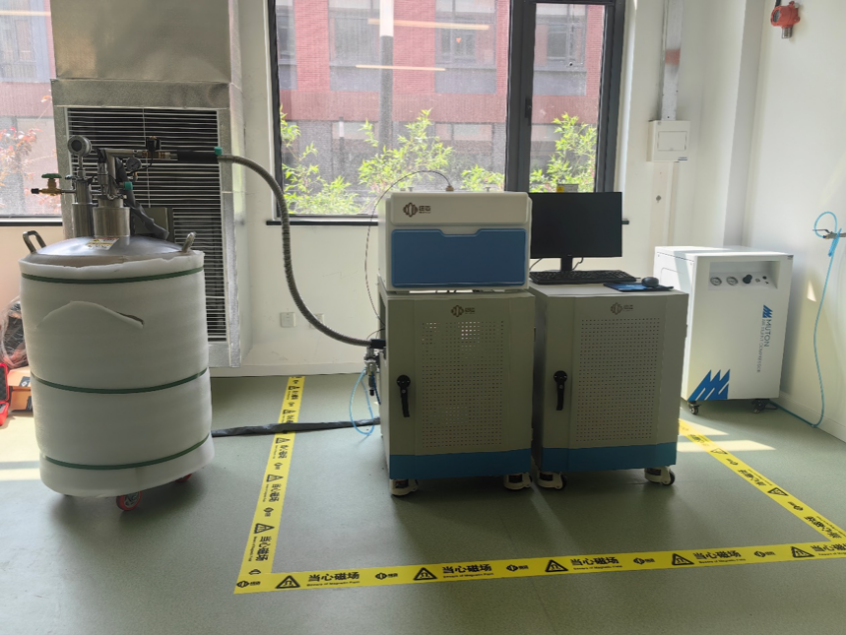

低场核磁共振分析仪



F606A


生厂商:苏州纽迈

型号:VTMR20-010V-I

基本系统参数:

磁场强度:0.5±0.03 Tesla

梯度方向:X\Y\Z三个方向独立
梯度强度:≥4Gauss/cm
变温范围:-100~200℃

探头:10mm氢探头、10mm氟探头及25mm成像探头

能力支持与选型建议:

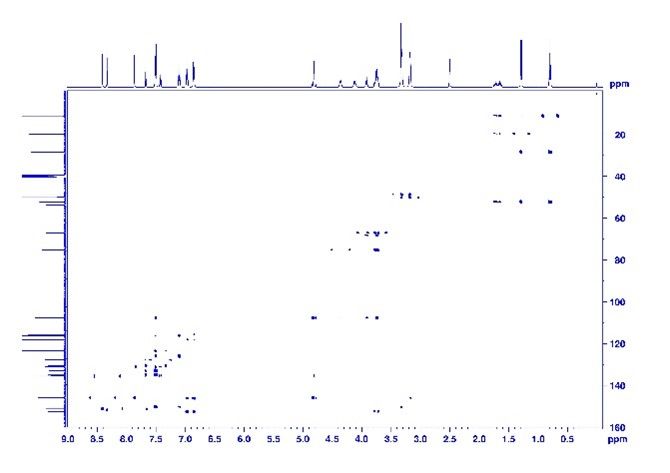

800MHz液体核磁共振波谱仪支持1H13C19F一维谱和各种二维相关谱的测试,超高的磁场强度能够有效提高检测灵敏度及谱图分辨率,同时配备了5mm液氦超低温三共振探头,通过液氦降低前放和探头线圈温度,有效提高了S/N信噪比。相比传统探头,超低温探头信噪比可提高六倍,适合测试低浓度样品,在天然产物、聚合物、生物大分子、蛋白质等有机化合物的结构解析方面具有巨大优势。

600MHz固体核磁共振波谱仪配置了多个魔角旋转双共振探头,可以进行多种原子核的一维、二维谱图测试,用于有机材料、无机材料、生物材料和药物等具有粉末、颗粒、团块、纤维等形态的固体样品的结构与性能研究,提供多维度的结构分析。

VTMR20-010V-I低场核磁共振分析仪是纽迈公司经典仪器,采用永磁体技术,无需屏蔽房和制冷剂,以弛豫分析为特征,集分析和成像于一体,同时配套在线变温系统,可实现固体、液体样品快速检测,充分反映材料宏观物性。可针对多孔材料、纳米材料、聚合物材料、磁性材料进行快速无损表征分析,广泛应用于食品农业、化学材料、生物医药、岩土建筑、石油能源等领域。



预约请登录:

http://yiqi.tju.edu.cn(天津大学大型仪器管理平台)



实验室地点:

天津大学北洋园校区58E区一层(118/119/124室)
